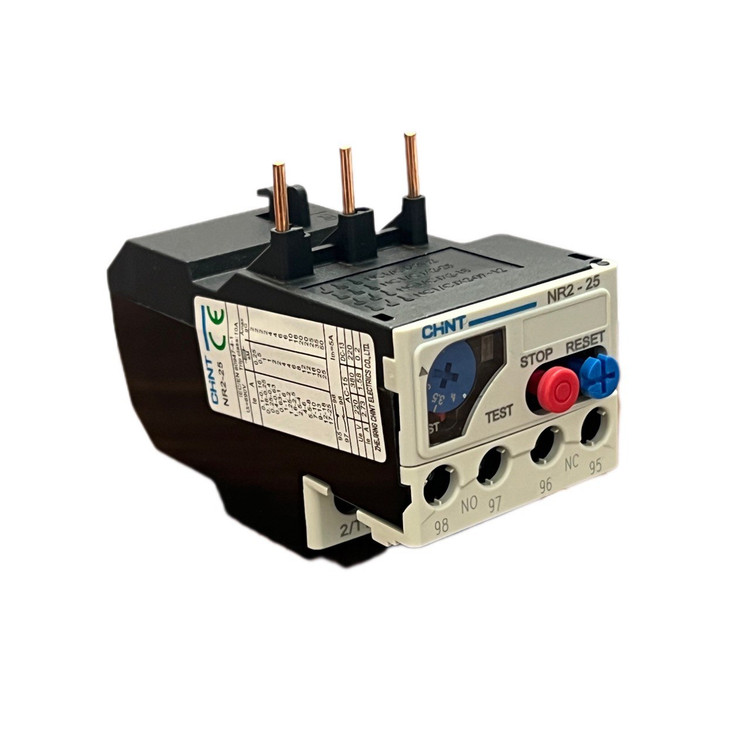

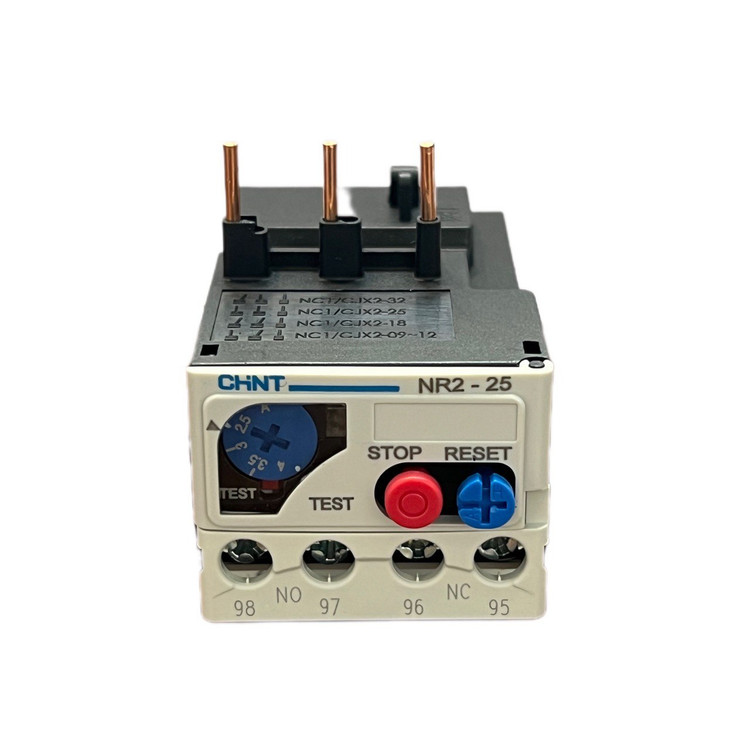

بی متال 1-1.6 امپر چینت سری NR2-25

بی متال یک تجهیز مربوط به برق صنعتی می باشد که وظیفه آن محافظت از الکتروموتور های صنعتی در مقابل اضافه جریان و اضافه بار می باشد. بی متال به صورت سری در تمامی تابلو برق ها قرار می گیرد.

عبور جریان از یک رسانا، باعث افزایش گرما در آن می شود. پس بر اثر عبور جریان از رسانای بیمتال، فلز داخلی آن گرم می ‌شود و اگر این گرما بیشتر از مقداری  باشد که ما برای بی متال خود تنظیم کرده باشیم ، بی متال دستور قطع جریان برق را به کنتاکتور می دهد و اجازه نمی دهد که الکتروموتور زیر بار بماند و جریان اضافی بکشد. به همین خاطر به بیمتال رله حفاظت حرارتی هم می گویند.



اجزا تشکیل دهنده بی متال

بی متال ها به طور کلی دارای یک ساختمان مشابه می باشند و جدا از طراحی های  شرکت های سازنده بر اساس یک الگو تولید و ساخته می شوند. که اصلی ترین اجزا تشکیل دهنده آن ها به شرح زیر است.

• ترمینال

ترمینال ها به درگاه های خروجی و ورودی یک بی متال گفته می شود ، معمولا ترمینال های L1 و L2 و L3 به خود کنتاکتور متصل می شوند و ترمینال های  T1  و T2  و T3  خروجی هستند.

• ریست ( تنظیم مجدد)

دکمه ریست به منظور تنظیم مجدد و رفع خطا روی بی متال قرار داده شده است. برای رفع خطا و برگرداندن کنتاکت های بی متال به حالت اولیه از این دکمه استفاده می شود.

• پیچ تنظیم جریان

همانطور که از نامش پیداست برای تنظیم جریان به مقدار دلخواه و مطابق با جریان الکتروموتور از آن استفاده می شود.

• فلز رسانا ( نوار فلزی)

از نوارهای فلزی رسانا  با دو جنس و دو ضریب انبساط متفاوت استفاده می شود. این فلزات رسانا با انبساط خود از دریافت گرما، باعث قطع مدار شده و عمل حفاظت را انجام می دهند.

• دکمه تست TEST

این دکمه جهت تست سالم بودن یا خراب بودن بی متال بر روی آن تعبیه شده است و کارکرد آن به این صورت می باشد که با فشار دادن آن جریان مدار را قطع می کند و سلامت بی متال را نشان می دهد.

• دکمه تغییر وضعیت A/H

به وسیله این دکمه شما می توانید بی متال را روی حالت دستی یا اتوماتیک قرار دهید.
