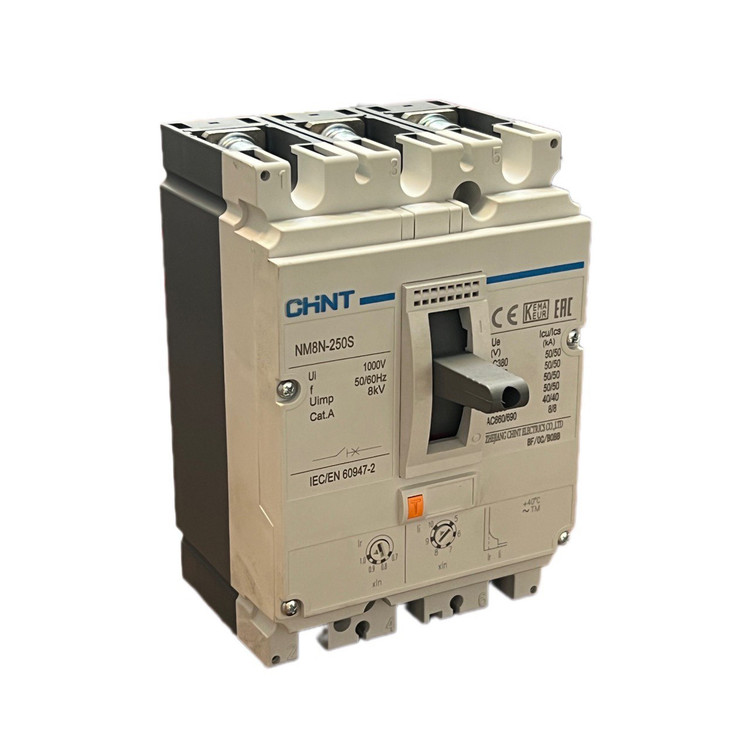

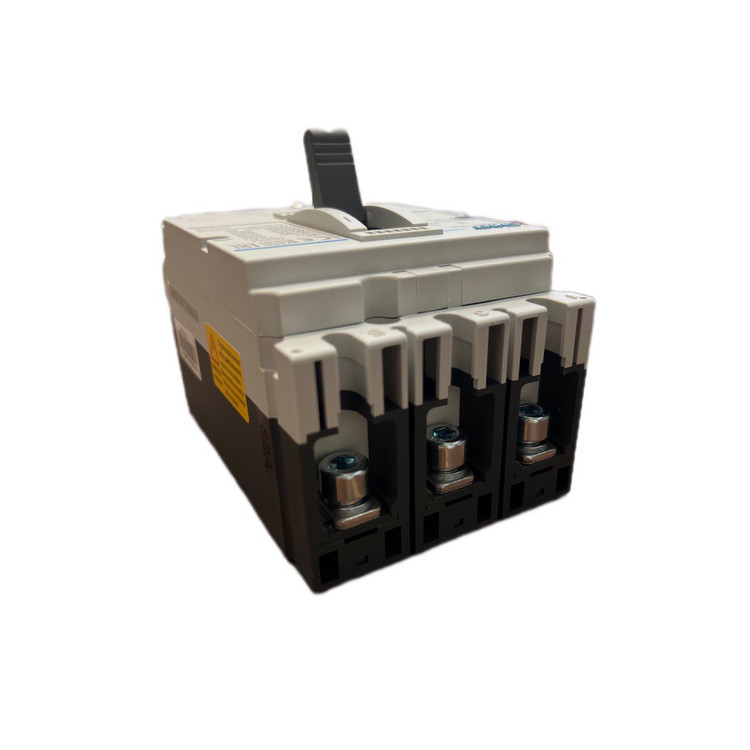

کلید اتوماتیک 250 آمپر قابل تنظیم سری NM8-250S چینت

این کلیدها به منظور حفاظت و قطع کردن مدار در برابر برگشت جریان و یا افت ولتاژ بیش از حد مجاز و کشیده شدن جریان اضافه توسط مصرف کننده (اضافه بار) و اتصال کوتاه مدار به کار می روند.کلیدهای اولیه ابعاد و اندازه ی بزرگتری داشتند و به دلیل فشرده شدن و کوچک شدن آنها به مرور زمان به کلید های اتوماتیک کمپکت معروف شدند. تفاوت بین کلیدهای اتوماتیک و غیر اتوماتیک در این است که در کلیدهای اتوماتیک رله های الکترونیک یا حرارتی مغناطیسی مختلف جهت تشخیص جریان اضافه بار ، اتصال کوتاه و سایر پارامترها وجود دارد اما کلیدهای غیر اتوماتیک صرفا جهت قطع و وصل مدار است و فاقد رله می باشند.
کلیدهای اتوماتیک کامپکت بطور کلی به دو دسته غیر قابل تنظیم (فیکس) و قابل تنظیم دسته بندی می شوند و در ادامه بصورت دسته بندی های زیر تقسیم می شوند:
1. کلید اتوماتیک کمپکت غیر قابل تنظیم (فیکس)
2. کلید اتوماتیک کمپکت قابل تنظیم حرارتی مغناطیسی
3. کلید اتوماتیک کمپکت قابل تنظیم الکترونیکی
جهت حفاظت از تابلو در برابر آتش سوزی و به منظور بالا بردن امنیت تجهیزات داخل تابلو برق از کلیدهای اتوماتیک کمپکت استفاده می گردد. کلیدهای اتوماتیک بطور کلی در انواع تک پل، دو پل، سه پل و چهار پل تولید می شوند. کلیدهای اتوماتیک کمپکت از طول عمر بسیار بالاتر و قدرت قطع بالاتری نسبت به کلیدهای مینیاتوری و کلیدهای حرارتی و بلعکس نسبت به کلید هوایی، برخوردار هستند. قدرت قطع کلیدهای اتوماتیک کمپکت از 16 تا 150 کیلو آمپر می باشد. کلیدهای اتوماتیک کمپکت در اکثر تابلوهای برق بخصوص در قسمت ورودی مدار استفاده می شوند، این کلیدها به محض قطع شدن در اثر اضافه بار یا اتصال کوتاه در رنج مجاز و یا هر عامل خطای دیگر، می توانند بلافاصله جهت استفاده مجدد راه اندازی شوند فقط به شرطی که جریان اتصال کوتاه در محدوده ی قابل تحمل کلید باشد. در کلیدهای اتوماتیک دو جریان حائز اهمیت می باشند:
جریان نامی قطع اتصال کوتاه: ( ICS: Rated service short circuit) عبارت است از بیشترین مقدار جریان اتصال کوتاهی که کلید می تواند بدون اینکه نیاز به تعمیر داشته باشد آن را تحمل کند.
جریان نامی قطع اتصال کوتاه نهایی: ( ICU: Rated ultimate short circuit breaking capacity) عبارت است از بیشترین مقدار جریان اتصال کوتاهی که کلید می تواند تنها برای یک بار آن را تحمل کند و برای دفعات بعدی نیاز به تعمیر یا تعویض کلید است.
کلیدهای اتوماتیک در دو نوع فیکس و قابل تنظیم ساخته می شوند. کلیدهای اتوماتیک فیکس از لحاظ رنج جریان قابل حفاظت غیر قابل تنظیم هستند ولی در نوع کلیدهای اتوماتیک قابل تنظیم، امکان تنظیم جریان از 0.6 تا 1 برابر جریان بار کامل وجود دارد. کلیدهای اتوماتیک کمپکت لوازم جانبی از قبیل کنتاکت کمکی، رله شنت، رله آندر ولتاژ، کنتاکت خطا و موتور را دارا می باشند.
بر روی این کلیدها یک شستی قرار د ارد که سه نوع وضعیت وصل، قطع و تریپ بر روی آن نمایش داده شده است. یک دکمه ی کوچک بر روی کلید است که در هنگامی که کلید در حالت وصل قرار دارد با فشار دادن این دکمه کلید به حالت تریپ می رود.
