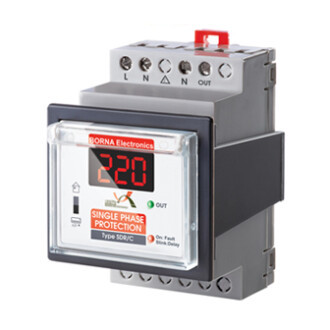

محافظ ولتاژ تک فاز 32 آمپر دیجیتال خانگی و صنعتی مدل SDR/C(محافظ کولرگازی،الکتروپمپ خانگی،پاکنتوری و ..)

رله محافظ تک فاز مدل SDR/C:

• محافظت در برابر کاهش یا افزایش ولتاژ شبکه
• محافظت در برابر دو فاز شدن شبکه تک فاز
• قابل استفاده برای تمامی مصرف کنندگان تک فاز تا ۶ کیلو وات
• دارای تایمر ضربه گیر
• دارای نمایشگر 7Segment برای نمایش:

          - U=220: ولتاژ شبکه

          - T=180: تأخیر در وصل

• دارای سیگنال های:

        - RED

            - ON: Fault ولتاژ کمتر یا بیشتر از حد مجاز (روشن)

            - Delay:BLINK  تأخیــر در وصل (بصورت چشمک زن)

        - GREEN

           - OUT: نمایشگر وصل خروجی

           - دارای یک کلید برای انتخاب زمان تاخیر در وصل

                - حفاظت لوازم خانگی (۶۰ ثانیه)

                - حفاظت کولر گازی (۱۸۰ ثانیه)





اصول کار:

• با اتصال برق شبکه به ترمینال های ”N و L”دستگاه شروع به کار می کند.
• همزمان با وصل شدن برق شبکه، ابتدا روی صفحه نمایشگر ولتاژ شبکه، سپس زمان تاخیر در وصل نمایش داده می شود.
• زمان تاخیر (برای حفاظت لوازم خانگی ۶۰ ثانیه و کولر گازی ۱۸۰ ثانیه) به صورت معکوس شروع به شمارش می کند و همزمان سیگنال قرمز چشمک (BLINK) می زند تا زمان به پایان برسد.

توجه: در صورتیکه ولتاژ کمتر یا بیشتر از حد مجاز باشد زمانسنجی آغاز نخواهد شد.

• پس از اتمام زمان، ولتاژ شبکه روی نمایشگر نشان داده شده، خروجی برقدار و سیگنال OUT روشن می شود.
• در صورتیکه ولتاژ بیشتر یا کمتر از حد مجاز باشد، خروجی قطع، سیگنال OUT خاموش شده و سیگنال قرمز روشن می شود.
• در صورتیکه ولتاژ شبکه به وضعیت عادی برگردد مراحل فوق تکرار می گردد.



مشخصات فنی:

ولتاژ شبکه: ۲۲۰ ولت متناوب، ۲۰±٪

فرکانس شبکه: ۵۰ هرتز، ۵± هرتز

تلفات داخلی: حدود ۳ وات

خطای کاهش ولتاژ: ۱۸۰ ولت قطع و ۱۸۵ ولت وصل

خطای اضافه ولتاژ: ۲۵۵ ولت قطع و ۲۵۰ ولت وصل

تاخیر در وصل: ۶۰ ثانیه برای لـوازم خانگی ۱۸۰ ثانیه برای کولر گازی یا حفاظت بعد از کنتور

درجه حفاظت دستگاه: 20 IP مطابق با استاندارد IEC60529

دمای کاری: ۲۰- تا ۶۰+ درجه سانتیگراد

رطوبت کاری: ۱۵% تا ۸۵%

نوع نصب:  Flush Mounted و  DIN Rail مطابق با استاندارد IEC60715

جریان خروجی: ۳۲ آمپر

توان خروجی: ۶ کیلو وات



ابعاد دستگاه:
