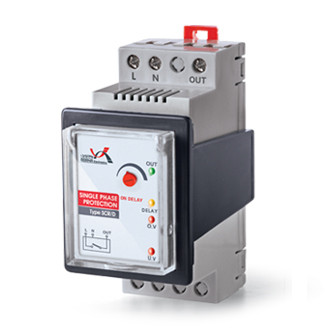

محافظ ولتاژ تک فاز 32 آمپر خانگی و صنعتی مدل SCR/D (محافظ کولرگازی،الکتروپمپ خانگی،پاکنتوری و ..)

محافظ ولتاژ تک فاز (۳۲ آمپر) مدل SCR/D:

• محافظت مصرف کننده های تکفاز در برابر افزایش ولتاژ شبکه
• محافظت مصرف کننده های تکفاز در برابر کاهش ولتاژ شبکه
• محافظت مصرف کننده های تکفاز در برابر دو فاز شدن
• محافظت مصرف کننده های تکفـاز در برابـر فشار ناشی از قطـع و وصل متوالی بـرق
• قابلیت تنظیم زمان تأخیر در وصل
• دارای یک خروجی با توان بالا
• دارای چهار سیگنال نمایشگر

       - وصل خروجی  OUT
       - تأخیر در وصل  DLY
       - اضافه ولتاژ     O.V
       - کاهش ولتاژ    U.V







اصول کار:

• هنگامی کـه ولتاژ تغذیه بـه ترمینال های L و N اعمـال شـود و ولتـاژ شبکه بیـن ۱۸۰ تا ۲۵۰ ولت باشـد، سیگنال تأخیر (DLY) روشن می شـود.
• پس از گذشت زمان تأخیر تنظیم شده (توسط دسته ON DELAY)، رله عمل کرده و همزمان سیگنال تأخیر (DLY) خاموش و سیگنال خروجی (OUT) روشن می گردد. (خروجی برقدار می شود.)
• در صورتیکه ولتاژ شبکه بیشتر از ۲۵۵ ولت شود، سیگنال O.V و در صورتیکه ولتاژ شبکه کمتر از ۱۷۵ ولت شود، سیگنال U.V روشن شده، همزمان سیگنال OUT خاموش می گردد. (خروجی قطع میگردد.)
• پس از بازگشت ولتاژ به حد مجاز سیگنال خطای مربوطه خاموش و سیگنال تاخیر روشن می شود. پس از سپری شدن زمان تنظیم شده مجدداً خروجی برقدار خواهد شد.



مشخصات فنی

• ولتاژ تغذیه: ۱۷۰ تا ۲۶۰ ولت متناوب
• فرکانس شبکه: ۵۰ هرتز، ۵± هرتز
• تلفات داخلی: حدود ۳ وات
• خطای ولتاژ: کمتر از ۱۷۵ ولت یا بیشتر از ۲۵۵ ولت
• تأخیر: قابل تنظیم از ۱ تا ۳ دقیقه توسط دسته DELAY
• درجه حفاظت دستگاه: IP20 مـطـابق با اسـتـانـدارد IEC60529
• دمای کاری: ۲۰- تا ۶۰+ درجه سانتی گراد
• رطوبت کاری: ۱۵% تا ۸۵%
• نــوع نصب: FlushMounted و DIN Rail مطابق با استاندارد IEC60715
  –  جریان خروجی: ۳۲ آمپر
  –  توان خروجی: ۶ کیلو وات
