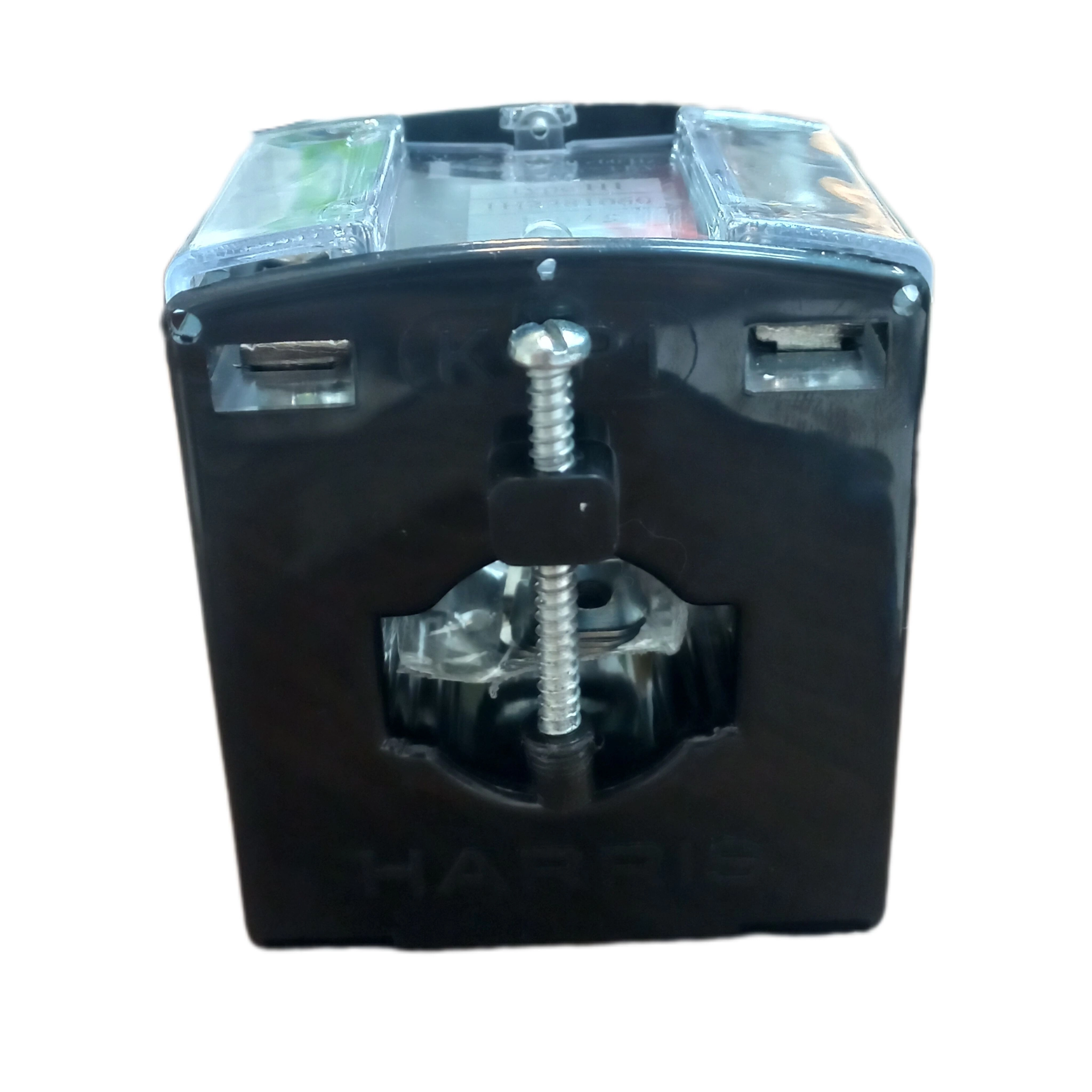

ترانس جریان 200/5 کلاس 3 تیپ Hα هریس (مدل Hα-200/5-CL3) بسته سه تایی

ترانس جریان

به دلیل بالا بودن جریان در سیستم های قدرت، نمی توان بطور مستقیم از کل جریان خط در دستگاه های حفاظت و اندازه گیری استفاده کرد، به همین منظور از ترانس جریان برای تبدیل جریان زیاد به جریان کم استفاده می شود. بنابراین تجهیزات ابزار دقیق و کوچک و ادوات کنترلی می‌توانند در کنار ترانس‌های جریان مورد استفاده قرار گیرند، زیرا ترانس‌ها از مدار اصلی سیستم قدرت ایزوله هستند.

مشخصات اصلی ترانس جریان شامل جریان اولیه و ثانویه، قدرت (VA) و کلاس دقت است. جریان اولیه جریان اندازه گیری شده از مدار اصلی است و جریان ثانویه، جریان خروجی ترانس است که نسبت به جریان مدار اصلی بسیار کوچک تر می باشد. کلاس، میزان دقت ترانس است و قدرت نامی ترانس جریان، مساوی حاصل ضرب جریان ثانویه اسمی و افت ولتاژ مدار خارجی ثانویه حاصل از این جریان می باشد و با واحد ولت آمپر (VA) اندازه گیری می شود.

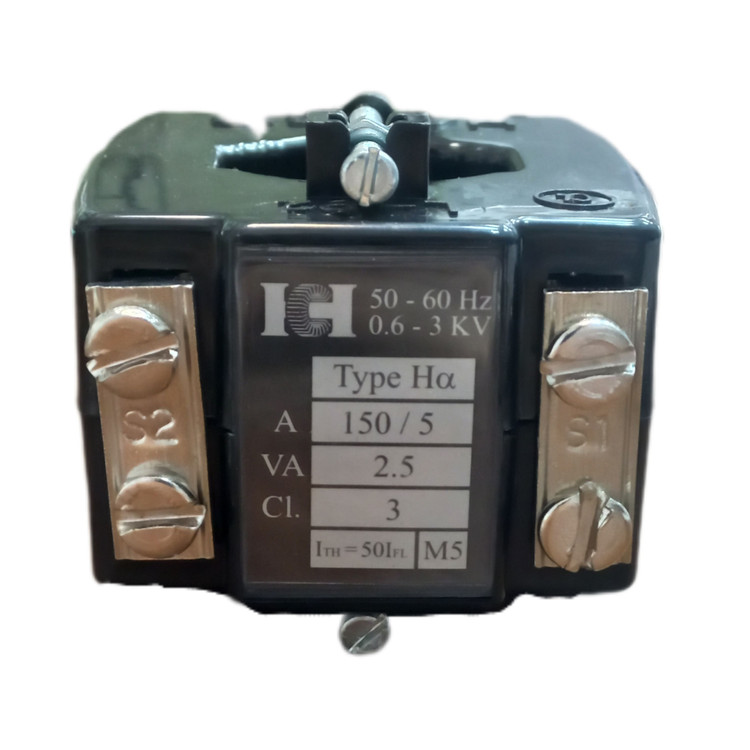

ترانس جریان هریس تیپ Hα از بازه جریانی 50 تا  400 آمپر با دو قدرت 2.5 و 5 ولت آمپر تولید شده و  با کلاس دقت 3 ارائه می گردد. تولید و تست ترانس های جریان هریس بر طبق استاندارد های بین المللی VDE0414 , IEC600044-1(185) انجام می شود.  ترانس جریان هریس تیپ Hα دقت و کارایی بالایی دارد و دارای سه سال ضمانت می باشد.
حداکثر شمش عبوری از ترانس جریان Hα هریس یک عدد شمش30*10mm  و یا یک کابل 25mm می باشد.

ویژگی های ترانس جریان Hα هریس

استاندارد : IEC60044-1 (185) , VDE0414

ولتاژ : 0.6KV – 3KV

فرکانس : 50Hz – 60Hz

نصب راحت

دقت و کیفیت بالا

سیم پیچ ترانس جریان هریس از مس با هدایت الکترولیتی بالا تولید شده که با عایق پوشانده شده است
