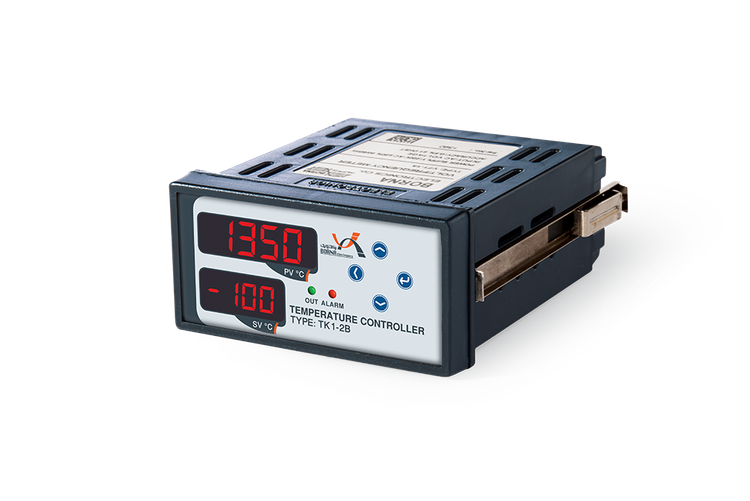

ترموستات -100 تا +1350 برنا مدل TK1-2B

ترموکنترلر (ترموستات) با سنسور K مدل TK1-2B:

ایـن دسـتگاه بـرای انـدازه گیـری و کنتـرل دمـا بـه روش OFF/ON در محــدوده 100^oC … +1350^oC- بــا اســتفاده از سنســور ترموکوپــل K کاربــرد دارد.





ویژگی ها:

• دقت نمایش 1^oC
• دقت اندازه گیری 5^oFull Scale±
• تنظیم باند قطع و وصل خروجی (Hysteresis)
• تنظیم باند قطع و وصل آلارم (Alarm Hysteresis)
• اســتفاده در دو حالــت گرمایشــی (Hot) یــا سرمایشــی (Cold)
• آفست دمایی در محدوده  30^oC … +30^oC-
• قابلیت تشخیص قطع سنسور
• دارای دو نمایشــگر بــرای دمــای اندازه گیــری شــده PV(Process Value) و دمای تنظیمی SV(Set Value)
• دارای دو رله ۶ آمپری جهت OUT و ALARM
• دارای دو LED برای نمایش قطع و یا وصل بودن رله هایOUT و ALARM



توابع دستگاه:





اصول کار:

با وصل برق ورودی، ابتدا تمامی نمایشگرها به مدت ۲ ثانیه روشن شده، سپس دمای محیطی که سنسور در آن قرار دارد را نمایش میدهد.

دستگاه شامل دو گروه تنظیمات اصلی و فرعی است. با فشردن کلید   به مدت ۲ ثانیه وارد منوی اصلی دستگاه شده و به کمک کلیدهای   و   میتوان بین زیر منوهای SV …AL.Lo حرکت کرد.

با فشردن کلید   وارد زیر منوی مربوطه شده و رقم مورد نظر را انتخاب کنید.

برای تنظیم مقادیر دلخواه از کلیدهای   و   استفاده نمایید.

با فشردن کلید   تغییرات ذخیره می شوند.

برای خروج از منوی اصلی مجددا کلید   را به مدت ۲ ثانیه فشار دهید. همچنین با فشردن همزمان کلیدهای   و   به مدت ۲ ثانیه دستگاه وارد منوی فرعی شده و میتوان مانند قبل تنظیمات دلخواه را انجام داد.

خروج از منوی فرعی نیز با فشردن همزمان کلیدهای   و   به مدت ۲ ثانیه است.



سیگنال های دستگاه:

• OUT: در صـورت روشـن شـدن ایـن سـیگنال رلـه خروجـی وصـل و اتصـال ۱۵ بـه ۱۸ برقـرار میباشـد.

در غیـر ایـن صـورت رلـه قطـع و اتصـال بیـن ۱۵ و ۱۶ برقـرار اسـت.

• ALARM: در صـورت روشـن شـدن ایـن سـیگنال رلـه آلارم وصـل و اتصـال ۲۵ بـه ۲۸ برقـرار میباشـد.

در غیـر ایـن صـورت رلـه قطـع و اتصـال بیـن ۲۵ و ۲۶ برقـرار اسـت.



مشخصات فنی:

• ولتاژ تغذیه: ۸۵ تا ۲۶۵ ولت متناوب
• فرکانس شبکه: ۵۰ هرتز، ۵± هرتز
• تلفات داخلی: حدود ۳ وات
• محدوده اندازه گیری دما: 100^oC … +1350^oC-
• نوع سنسور: ترموکوپل تیپ K
• دقت نمایش: ۱^oC
• دقت اندازه گیری: ۵^oFull Scale±
• درجه حفاظت دستگاه: IP20 مطابق با استاندارد IEC60529
• دمای کاری: ۱۰- تا ۶۰+ درجه سانتیگراد
• رطوبت کاری: ۱۵ ٪ تا ۸۵٪
• نــوع نصــب: Flush Mounted و DIN Rail  مطابــق بــا استاندارد 60715 IEC
• کلاس عایقی: CLASSII



ابعاد دستگاه:



استانداردها:

• EN60255-22
• EN60255-25
• EN60255-27
• EN61000-3
• IEC60255-22
• IPCA610-C



گواهینامه ها:

• ISO9001
• ISO14001
• ISO45001
• HSE-MS
• IMS
