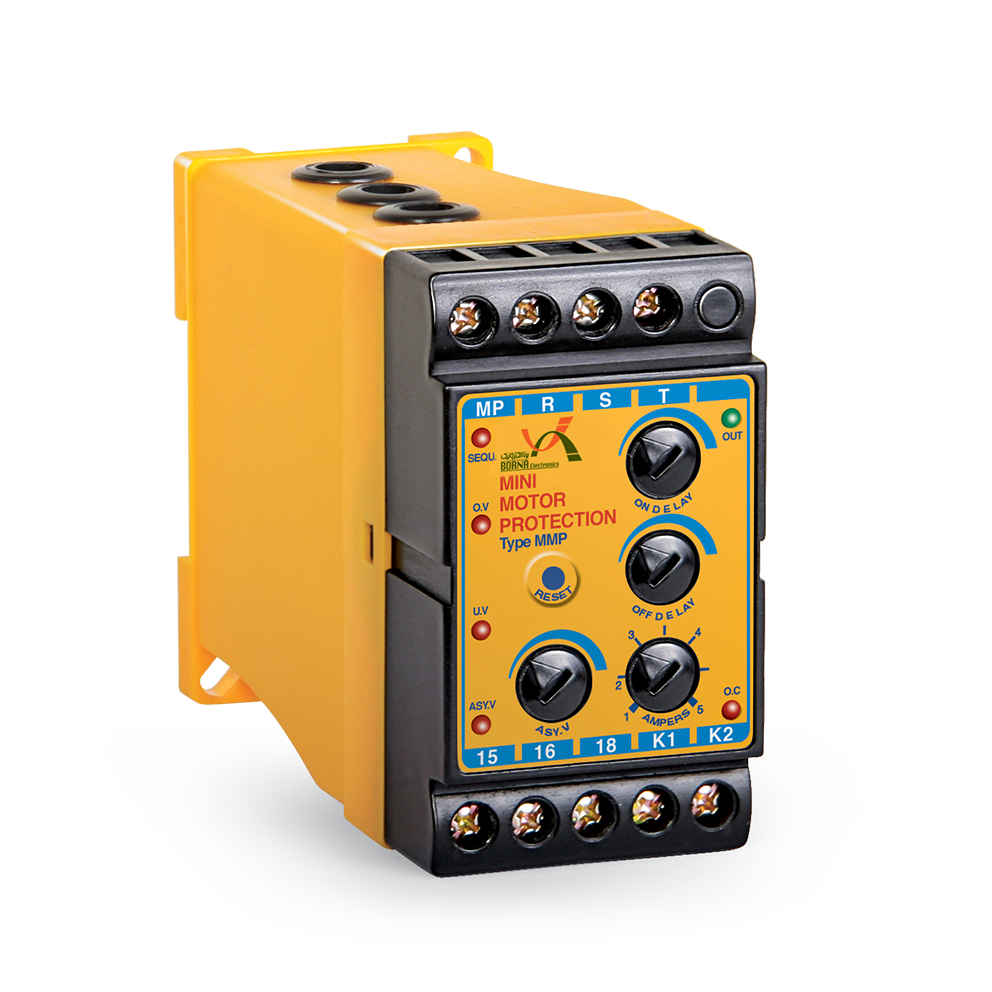

کنترل فاز و بار برنا مدل MMP

کنترل فاز+ کنترل بار مدل MMP:

• حفاظت ولتاژ
  - تشخیص تغییر توالی فاز
  - تشخیص افزایش ولتاژ شبکه
  - تشخیص کاهش ولتاژ شبکه
  - تشخیص قطع یک فاز
  - قابلیت تنظیم عدم تقارن ولتاژ سه فاز
  - قطع سریع در هنگام بروز خطا
• حفاظت جریان
  - جایگزین بی متال
  - قابلیت تنظیم جریان
  - قابلیت تنظیم زمان قطع
  - دارای دو عملکرد قفل شونده و اتوماتیک
• قابلیتهای ویژه
  - قابلیت تنظیم زمان وصل پس از رفع خطا
  - محافظت موتور در برابر اختلالات شبکه
  - دارای سیگنالهای نمایشگر:
      - .SEQU: تغییر توالی فاز
      - O.V: افزایش ولتاژ (بیشتر از ۴۴۰ ولت)
      - U.V: کاهش ولتاژ (کمتر از ۳۰۰ ولت)
      - ASY.V: عدم تقارن ولتاژ (قابل تنظیم از ۵ تا ۲۰ درصد)
      - O.C: اضافه جریان (در رنجهای ۳۰،۱۶،۵ و ۶۰ آمپر)
      - OUT: وصل خروجی (قابل تنظیم از ۰/۵ تا ۴۰ ثانیه)





مشخصات فنی:

• ولتاژ شبکه: سه فاز چهار سیمه ۳۸۰ ولت ۱۵±٪
• فرکانس شبکه: ۵۰ هرتز ۵± هرتز
• تلفات داخلی: ۳ وات
• جریــان عبــوری: رنجهای ۱ تا ۵ ،۴ تــا ۱۶ ،۱۲ تا ۳۰ و ۲۴ تا ۶۰ آمپر
• تاخیر در وصل: ۰/۵ تا ۴۰ ثانیه قابل تنظیم توسط دسته  DELAY ON
• تاخیر در قطع: ۱ تا ۲۰ ثانیه قابل تنظیم توسـط دسته DELAY OFF
• عدم تقارن فازها: ۵ تا ۲۰ درصد – قابل تنظیم توسط دسته ASY.V
• درجـــــه حفاظــت دســتگــــاه: IP20 مطابــــق با استاندارد IEC60529
• دمای کاری: ۲۰- تا ۶۰+درجه سانتیگراد
• رطوبت کاری: ۱۵% تا ۸۵%
• نوع نصب: DIN Rail مطابق با استاندارد IEC60715
• کلاس عایقی:  CLASS II



مشخصات رله خروجی:

• رله خروجی: یک کنتاکت C/O
• جریان کنتاکت: ۶ آمپـر، ۲۲۰ ولت متناوب

                            ۶ آمپـر، ۲۸ ولت مستقیم

• ‭ ‬عمر‭ ‬رله‭ :‬الکتریکال‭ ‬۱۰۰/‬۰۰۰‭ ‬بار‭ ‬قطع‭ ‬و‭ ‬وصل‬‬‬‬‬‬‬‬‬

‭                   ‬مکانیکال‭ ‬۱/‬۰۰۰‭/‬۰۰۰‭ ‬بار‭ ‬قطع‭ ‬و‭ ‬وصل‬‬‬‬‬‬‬‬



ابعاد دستگاه:



استانداردها:

• EN60255-22
• EN60255-25
• EN60255-27
• EN61000-3
• IEC60255-22
• IPCA610-C



گواهینامه ها:

• ISO9001
• ISO14001
• ISO45001
• HSE-MS
• IMS
