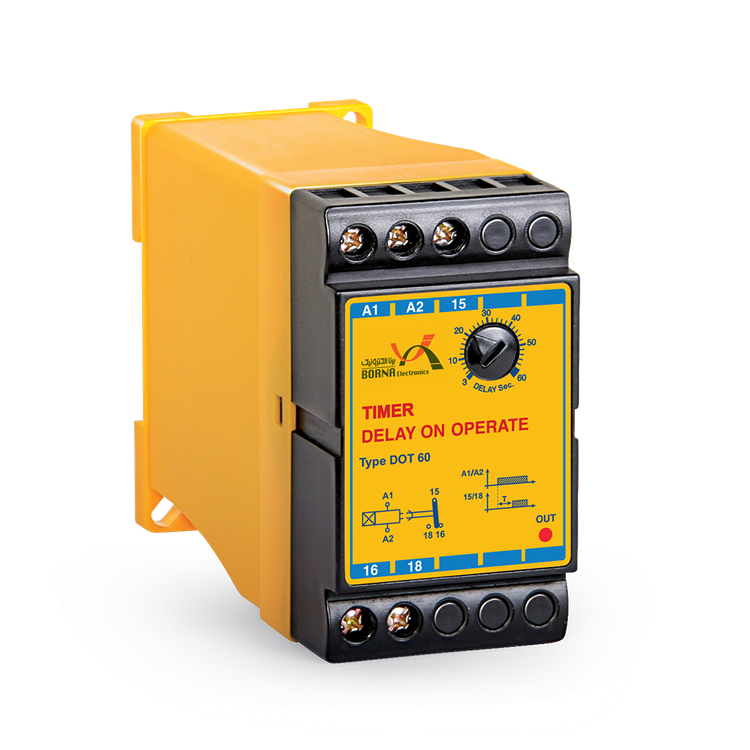

تایمر تاخیر در وصل برنا مدل DOT

تایمر تأخیر در وصل مدل DOT:

• سنجش زمان پس از وصل برق
• قابلیت تنظیم زمان قطع
• در رنج های متنوع: ۳_۰/۱۵ ،۳۰_۱/۵ ،۶۰_۳ ،۶۰۰_۳۰ ثانیه و ۶۰_۳ دقیقه
• قابل ارائه در ولتاژهای: A: ۳۸۰_۲۲۰_۱۱۰_۲۴_۱۲ AC/DC
• دارای یک سیگنال: وصل رله خروجی OUT





اصول کار:

• هنگامی که ولتاژ تغذیه به ترمینال های A1 و A2 اعمال شود، زمانسنجی آغاز شده و پس از گذشت مدت زمان تنظیم شده توسط دسته DELAY ، رله عمل کرده (اتصال داخلی ترمینال ۱۵ به ۱۸ وصل می شود) و همزمان سیگنال OUT روشن می شود.
• تا زمانی که ولتاژ تغذیه برقرار باشد، دستگاه در همین وضعیت باقی می ماند.
• پس از قطع برق سیگنال OUT خاموش شده و رله داخلی به وضعیت اولیه باز می گردد و آماده زمانسنجی مجدد می باشد (اتصال ۱۵ به ۱۶ متصل می گردد).



تذکر: درصورتیکه هنگام زمانسنجی برق قطع شود هیچگونه تغییری در خروجی حاصل نمی گردد و پس از وصل مجدد برق،  زمانسنجی از صفر آغاز می شود.



مشخصات فنی:

• ولتاژ تغذیه: ۲۲۰ ولت متناوب ۱۵٪±

        (ولتاژهای دیگر طبق سفارش)

• فرکانس شبکه: ۵۰ هرتز ۵± هرتز
• تلفات داخلی: حدود ۲ وات
• رنج دستگاه: ۳_۰/۱۵ ، ۳۰_۱/۵، ۶۰_۳، ۶۰۰_۳۰ ثانیــه و ۶۰_۳ دقیقه
• درجه حفاظت دستگاه: IP20 مطابق با استاندارد IEC60529

• دمای کاری: ۲۰- تا ۶۰+ درجه سانتیگراد
• رطوبت کاری: ۱۵% تا ۸۵%
• نوع نصب: DIN Rail مطابق با استاندارد IEC60715
• کلاس عایقی :  CLASS II

­

مشخصات رله خروجی:

• رله خروجی: یک کنتاکت C/O
• جریان کنتاکت: ۶ آمپر، ۲۲۰ ولت متناوب

                            ۶ آمپر، ۲۸ ولت مستقیم

عمر رله:

• الکتریکال ۰۰۰ /۱۰۰  بار قطع و وصل
• مکانیکال ۱/۰۰۰/۰۰۰ بار قطع و وصل



ابعاد دستگاه:

استانداردها:

• EN60255-22
• EN60255-25
• EN60255-27
• EN61000-3
• IEC60255-22
• IPCA610-C

گواهینامه ها:

• ISO9001
• ISO14001
• ISO45001
• HSE-MS
• IMS
