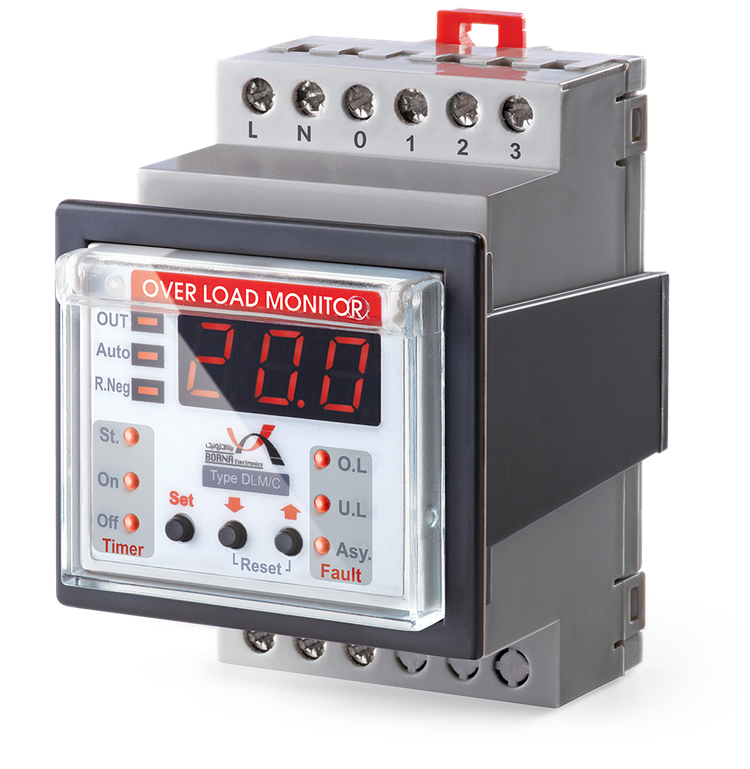

کنترل بار دیجیتال سه فاز برنا مدل DLM/C

رله کنترل بار دیجیتال مدلDLM/C:

• حفاظت جریان مصرف کنندگان سه فاز و تک فاز
• حفاظت پمپ های آب در برابر کارکرد خشک
• جایگزین بسیار مناسب به جای بی متال
• عدم وابستگی به دمای محیط
• دارای رنج های متنوع جریانی:
• ۰/۵ تا ۲۰ آمپر یا ۱۰ تا ۶۰ آمپر
• تشخیص اضافه جریان طبق مقدار تنظیمی (بر اساس منحنی I²t)
• تشخیص کاهش جریان طبق مقدار تنظیمی
• تشخیص عدم تقارن جریان طبق مقدار تنظیمی
• قابلیت نمایش جریان، مقادیر تنظیمی و پیغام های خطا
• ۹ سیگنال نمایشگر برای اعلام وضعیت مختلف دستگاه
• تنظیم حالت ریست دستی و اتوماتیک
• قابلیت تغییر وضعیت رله برای کنتاکتور یا کلید شنت دار





­اصول کار:

• هنگامیکه برق ورودی دستگاه وصل شود، زمان تاخیر در وصل (On) شروع به شمارش می کند. پس از پایان شمارش، خروجی وصل شده و شروع به شمارش زمان راه اندازی  (St.)می کند. در صورت عدم وجود خطا، نمایشگر مقدار جریان را نمایش می دهد.
• در صورت بروز خطا، شروع به زمانسنجی تاخیر در قطع زمان (Off) کرده و سپس خروجی قطع میگردد. پس از آن، زمان  On شروع به شمارش می کند (در ایــن زمان، دستگاه را نمی توان ریست کرد). در صورتیکه گزینه Auto برقرار باشد، ۶۰ ثانیه می شمارد و دستگاه بطور خودکار ریست میشود.
• در حالت Auto بعـد از سه بار پیش آمدن خطا و ریست کردن، نمایشگر عبارت rst را نشان داده و دیگر ریست نمی کند و فقط بصورت دستی ریست می شود.
• مقدار زمان قطع خروجی برای خطای اضافه جریان طبق رابطه زیر بر اساس منحنی I²t حساب میشـود.



مشخصات فنی:

• ولتاژ تغذیه: ۱۸۰ تا ۲۵۰ ولت متناوب
• فرکانس شبکه: ۵۰ هرتز ۵± هرتز
• تلفات داخلی: حدود ۳ وات
• رنج دستگاه: ۰/۵ تا ۲۰ آمپر یا ۱۰ تا ۶۰ آمپر
• درجه IP دستگاه: IP20
• دمای عملکرد: ۱۰- تا ۶۰+ درجه سانتیگراد
• رطوبت مجاز: ۱۵% تا ۸۵%



مشخصات رله خروجی:

جریان کنتاکت: ۶ آمپر ۲۲۰ ولت متناوب

                     ۶ آمپر ۲۸ ولت مستقیم

عمر رله:

الکتریکال ۱۰۰،۰۰۰ بار قطع و وصل

مکانیکال ۱،۰۰۰،۰۰۰ بار قطع و وصل



ابعاد دستگاه:



استانداردها:

• EN60255-22
• EN60255-25
• EN60255-27
• EN61000-3
• IEC60255-22
• IPCA610-C



گواهینامه ها:

• ISO9001
• ISO14001
• ISO45001
• HSE-MS
• IMS
