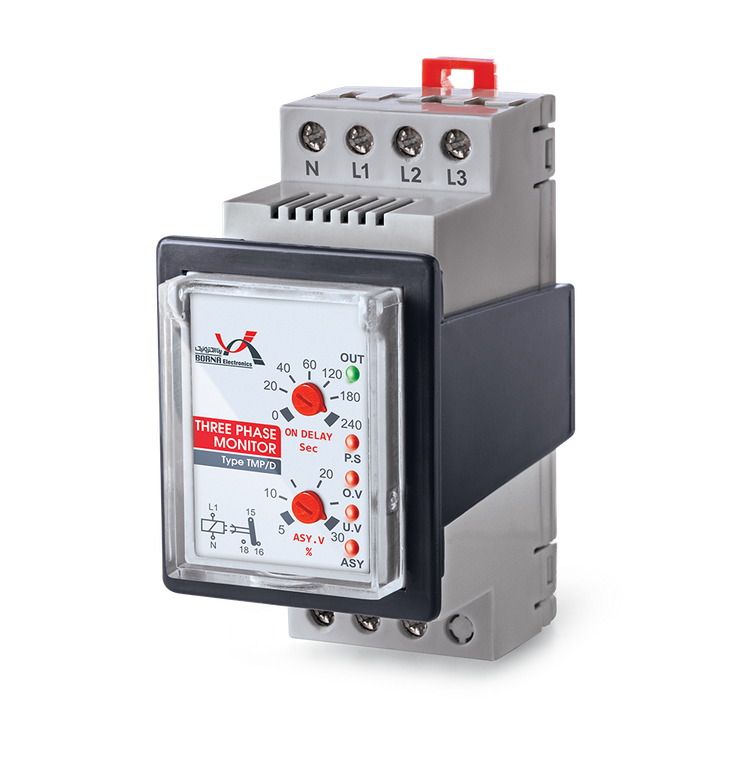

کنترل فاز میکروپروسسوری برنا مدل TMP/D

کنترل فاز میکروپروسسوری TMP/D:

• تشخیص تغییر توالی فاز
• تشخیص قطع یک فاز
• تشخیص عدم تقارن ولتاژ به مقدار بیشتر از حد تنظیمی
• تشخیص کاهش ولتاژ شبکه به مقدار کمتر از ٪۱± ۲۹۵ ولت با هیسترزیس ۱۰ ولت
• تشخیص افزایش ولتاژ شبکه به مقدار بیشتر از ٪۱± ۴۴۰ ولت با هیسترزیس ۱۰ ولت
• قابلیت تنظیم تاخیر در وصل از ۰ تا ۲۴۰ ثانیه
• دارای ۵ ثانیه تاخیر در قطع هنگام راه اندازی
• دارای ۳ ثانیه تاخیر در قطع هنگام بروز خطا
• قابلیت تنظیم عدم تقارن ولتاژ از ۵ تا ۳۰ درصد
• دارای ۵ سیگنال برای نمایش وصل خروجی و خطاهای مختلف





اصول کار:

• پس از وصل فازها به ترمینال های L1, L2, L3  و نول به ترمینال N، دستگاه شروع به کار می کند.
• پس از اتمام زمان تاخیر در وصل (ON DELAY) سیگنال OUT روشن شده و رله داخلی دستگاه وصل میشود. (اتصال داخلی ترمینال ۱۵ به ۱۸ وصل میشود.)
• در صورتیکـه خطاهایـی (مانند جابجایی فازهـا، افزایش ولتاژ، کاهـش ولتاژ و قطع فاز) در شبکه سـه فـاز پدیـد آید، سیگنال خطای مربوطه روشن شده و دستگاه شروع به شمارش زمان تاخیر در قطع می کند. پـس از اتمام شمارش، سیگنال OUT خاموش شده و رله داخلی دستگاه قطع میشود. (اتصال داخلی ترمینال ۱۵ بـه ۱۸ وصل میشود.)
• پس از هربار رفع خطا، دستگاه شروع به زمانسنجی تاخیر در وصل می کند و با اتمام شمارش، رله وصل میشود.

تذکر: در صورتیکه هنگام شروع به کار دستگاه، خطایی در شبکه سه فاز باشد، زمانسنجی آغاز نمیشود. سیگنال مربوطه روشن مانده و رله داخلی وصل نمی گردد.



سیگنال های دستگاه:

 OUT: حالت عادی و وصل رله

 P.S: خطای جا به جایی فازها

 U.H: خطای افزایش ولتاژ شبکه

 U.L: خطای کاهش ولتاژ شبکه

 ASY: خطای عدم تقارن ولتاژ یا قطع فاز

­

عملکرد رله خروجی:



سیگنال خروجی	سیگنال خطا	زمانسنجی	رله خروجی
روشن	خاموش	–	وصل
چشمک زن	خاموش	تاخیر در وصل	قطع
چشمک زن	روشن	تاخیر در قطع	وصل
خاموش	روشن	–	قطع



مشخصات فنی:

ولتاژ تغذیه: ۳۸۰ ولت متناوب ۴ سیمه ۲۰± درصد

فرکانس شبکه: ۵۰ هرتز ، ۵± هرتز

تلفات داخلی: حدود ۳ وات

درجه حفاظت دستگاه: IP20 مطابق با استاندارد IEC60529

دمای کاری: ۲۰- تا ۶۰+ درجه سانتیگراد

رطوبت کاری: ۱۵٪ تا ۸۵٪

نوع نصب:  Flush Mounted و DIN Rail مطابق با استاندارد IEC60715

کلاس عایقی: CLASS II



مشخصات رله خروجی:

• رله خروجی: یک کنتاکت C/O
• جریان کنتاکت: ۶ آمپر ۲۲۰ ولت متناوب

                            ۶ آمپر ۲۸ ولت مستقیم



عمر رله:

الکتریکال ۱۰۰/۰۰۰ بار قطع و وصل

 مکانیکال  ۱/۰۰۰/۰۰۰ بار قطع و وصل



ابعاد دستگاه:



استانداردها:

• EN60255-22
• EN60255-25
• EN60255-27
• EN61000-3
• IEC60255-22
• IPCA610-C



گواهینامه ها:

• ISO9001
• ISO14001
• ISO45001
• HSE-MS
• IMS
