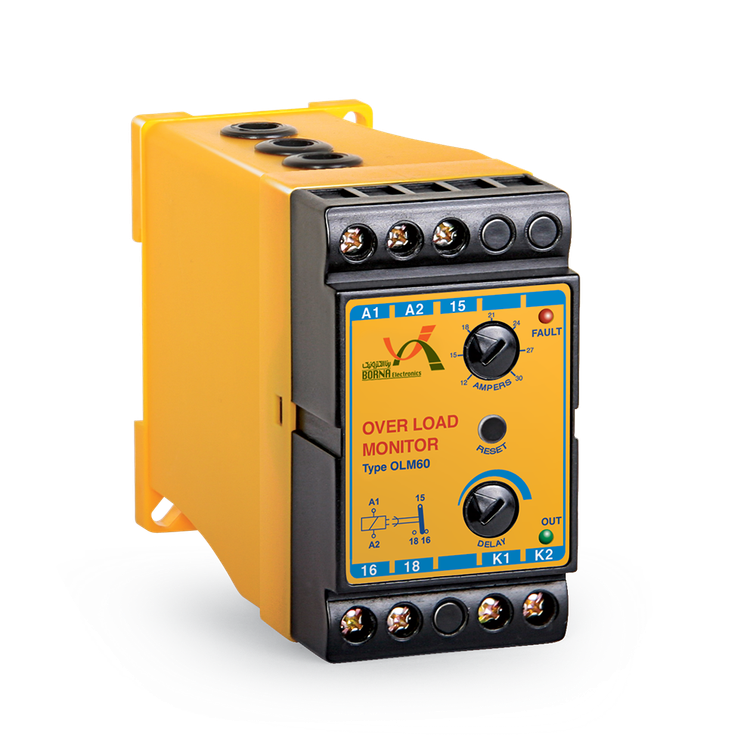

کنترل بار سه فاز برنا مدل OLM
ویژگیهای محصول
799,000 7%
743,070 تومان
رله کنترل بار OLM:
- جایگزین بی متال
- مدار الکترونیکی با عمر بسیار زیاد
- دقیق و مطمئن در تمامی شرایط
- عدم وابستگی به دمای محیط
- بدون استهلاک مکانیکی
- قابل استفاده برای مصرف کننده های سه فاز و تک فاز
- دارای رنجهای متنوع جریانی ۵-۱، ۱۰-۴، ۱۵-۶، ۳۰-۱۲، ۶۰-۲۴، ۵۰-۵ آمپر
- قابلیت تنظیم زمان تأخیر در قطع توسط دسته DELAY
- قابلیت تنظیم جریان توسط دسته AMPERS
- دارای دو حالت عملکرد قفل شونده و اتوماتیک (توسط ترمینالهای K1 و K2)
- دارای دو سیگنال نمایشگر
- حالت خطا FAULT
- وصل خروجیOUT
اصول کار:
رله کنترل بار برنا جهت محافظت دستگاههای سه فاز (یا تک فاز) در برابر اضافه جریان طراحی شده است و جایگزین بسیار مطمئن برای بی متال می باشد.
قابلیت ویژه:
- مکان تنظیم حد جریان دستگاه، در حین کارکرد مصرف کننده.
- نمایش حالت خطا قبل از قطع خروجی توسط سیگنال
مشخصات رله خروجی:
- ترمینالهای A1 و A2 به برق شبکه متصل گردد.
- ترمینالهای ۱۵ و ۱۸ با بویین کنتاکتور سری شوند.
- سیمهای جریان از داخل لوله های دستگاه عبور نمایند.
توجه: حداکثر کابل عبوری از لوله ها، کابل ۱۰ می باشد.
- با اتصال برق شبکه به ترمینالهای A1 و A2 سیگنال OUT روشن، ترمینال ۱۵ به ۱۸ متصل شده و دستگاه آماده حفاظت میباشد.
- با زدن دکمه START در مدار فرمان، سیستم راهاندازی میشود.
- در صورتی که جریان راهاندازی موتور بیش از حد تنظیمی توسط دسته AMPERS باشد سیگنال FAULT روشن شده و پس از راه اندازی خاموش میگردد.
تذکر: باید توجه داشت که مدت زمان راهاندازی باید توسط دسته DELAY تنظیم شود، تا در زمان راهاندازی خروجی قطع نگردد.
- در هنگام کار اگر خطایی پدید آید سیگنال FAULT روشن شده و پس از اتمام زمان تنظیمی توسط دسته DELAY سیگنال OUT خاموش و رله داخلی دستگاه قطع میگردد.
- در صورتیکه در مدت زمان تنظیمی خطا برطرف شود، سیگنال FAULT خاموش شده و رله خروجی قطع نمیگردد.
- هنگامیکه ترمینالهای K1 و K2 به هم متصل نباشند، پس از بر طرف شدن خطا دستگاه باید به وسیله دکمه RESET راهاندازی شود.
- در صورتیکه ترمینالهای K1 و K2 به هم متصل باشند، پس از بر طرف شدن خطا و گذشت زمان حدود ۵۰ ثانیه دستگاه به صورت اتوماتیک راهاندازی میشود.
اتصال CT جریان:
برای حفاظت دســتگاه های بیشــتر از ۶۰ آمپر می بایست از CT متناسب با جریان مصرف کننده استفاده نمود. (بطور مثال برای جریان ۱۵۰ آمپر باید از CT ۲۰۰ به ۵ اســتفاده کــرد) و خروجــی CTها از لوله های کنترل بار بــا رنج ۱ تا ۵ آمپر عبور داده شود.
مشخصات فنی:
- ولتاژ تغذیه: ۲۲۰ ولت متناوب ۱۵%+
- فرکانس شبکه: ۵۰ هرتز ۵± هرتز
- تلفات داخلی: حدود ۳ وات
- تأخیر در قطع: ۱ تا ۲۰ ثانیه قابل تنظیم توسط دسته DELAY
- تأخیر در وصل: پس از رفع خطا حدود ۵۰ ثانیه
- محدوده جریان: ۱ تا ۵، ۴ تا ۱۰، ۶ تا ۱۵، ۱۲ تا ۳۰، ۲۴ تا ۶۰ و ۵ تا ۵۰ آمپر، قابل تنظیم توسط دسته AMPERS
- درجه حفاظت دستگاه: IP20 مطابق با استاندارد IEC60529
- دمای کاری: ۲۰- تا ۶۰+ درجه سانتیگراد
- رطوبت کاری: ۱۵٪ تا ۸۵٪
- نوع نصب: DIN Rail مطابق با استاندارد IEC60715
- رله خروجی: یک رله یک کنتاکت C/O
- جریان کنتاکت: ۶ آمپر ۲۲۰ ولت متناوب
۶ آمپر ۲۸ ولت مستقیم
هشدارهای ایمنی و زیست محیطی:
-
- قبل از نصب دستگاه، حتما از قطع بودن جریان برق اطمینان حاصل نمایید.
- پــس از وصــل جریــان بــرق، هنــگام کار بــا دســتگاه از دســتکش و ابــزار ایمــن اســتفاده نماییــد.
- جهت امحای دستگاه مطابق با مقــررات محلی/ منطقه ای عمل نمایید
ابعاد دستگاه:
استانداردها:
- EN60255-22
- EN60255-25
- EN60255-27
- EN61000-3
- IEC60255-22
- IPCA610-C
گواهینامه ها:
- ISO9001
- ISO14001
- ISO45001
- HSE-MS
- IMS
